LNG低溫鶴管

您的位置： 首頁 >> 產品中心 >> 液體裝卸 >> 密閉裝卸鶴管 >> 產品詳情

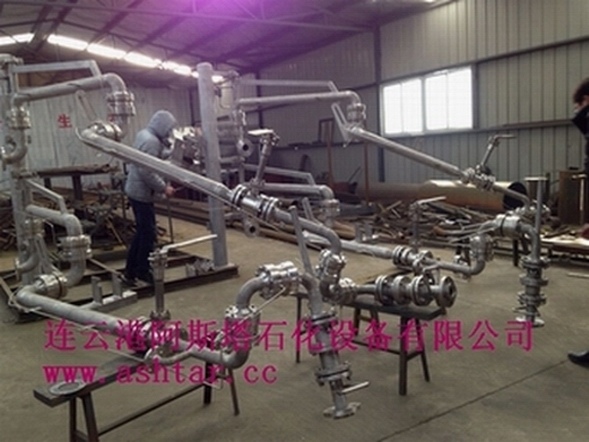

LNG低溫鶴管

瀏覽：6392次　發布日期：2019-12-17　字號：大　中　小

低溫鶴管、LNG鶴管應能適用低溫操作條件、使用壽命長、安全可靠等特點。
使用材料
工藝管線：304L，GB/T14976
彎頭：304L，GB/T12459
法蘭：304L
旋轉接頭鍛件：304L
旋轉接頭動密封：（進口配方密封圈）
旋轉接頭靜密封：PTFE（國產）
不直接與工藝管線連接的結構件：304
與工藝管線連接的結構件：304 L
低溫球閥2”(液相臂用)：國產（成都川空）
低溫球閥2”(氣相臂用)：國產（成都川空）
低溫球閥1”(氮?dú)庵脫Q用)：國產（成都川空）
低溫鶴管、LNG鶴管主要參數：
低溫裝車鶴管型式：立柱式
作業種類：公路運輸槽車的連接設備
裝車位置：尾部裝車
輸送介質：LNG
操作密度：443 kg/m3
操作粘度：0.124Cp
公稱通徑：DN50
設計溫度：-196℃~70℃
操作溫度：-162℃
設計使用壓力：1.6MPa
操作壓力：≤1.0 MPa （G）
材料：介質流通管道均采用304L，不銹鋼立柱采用碳鋼材質。

主要檢驗項目
• 原材料及外購、外協件入廠檢驗
• 落料、金加工及組裝尺寸等工序檢驗
• 主要部件對接檢驗
• 受壓元件焊縫的無損探傷檢驗
• 1.5倍設計壓力的強度試驗
• 1.6MPaG氣密試驗
• 低溫整機性能試驗（工廠豎立，包括平衡和包絡范圍試驗 ）
• 表面處理檢驗
• 合同規定的其它試驗和檢驗
低溫鶴管適用溫度范圍：–200° C到+ 300° C
適用介質：液氮、LNG
低溫鶴管是由轉動靈活、密封性好的旋轉接頭與管道串聯起來，用于槽車與棧橋儲運管線之間,進行液體介質傳輸作業的設備.
    阿斯塔生產的流體裝卸設備規格品種齊全，使用安全可靠，操作輕便靈活，安裝維修方便，密封性能優越，在國內同行業中具有明顯的優勢。
◆ 產品特點
1雙滾道的旋轉接頭及帶彈性卡的密封圈保證裝卸介質不泄漏；
2隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力；
3裝卸過程中，在槽車正常移動范圍內與槽車隨動；
4裝卸臂收容狀態時，鎖定與槽車行進方向平行，占用空間小.
◆ 主要參數
適用介質：各種液態和氣態產品
公稱口徑：DN50 — DN150
設計溫度：-196°C — 250°C
設計壓力：-0.08 Mpa — 6.0 Mpa
管道材質：碳鋼、不銹鋼、襯管
◆ 部件組成
1．立柱：
為使管道受力合理化，用于支承臂的重量，分散旋轉接頭載荷，安裝穩固。
立柱與棧橋裝配時可以采用螺栓連接或焊接。
2．內臂鎖緊：
用于在臂在收容位置時，將臂鎖緊在該位置，這樣可以防止因?yàn)榇箫L(fēng)環境或因非操作人員操作而使臂或周圍建筑受損。
3．接口：是臂與管線的連接部分，一般接口與管線之間采用法蘭連接。
4．旋轉接頭
用于臂的旋轉運動，滿足正常使用范圍(包絡范圍)，常規低溫鶴管采用4只或5只旋轉接頭，以實現三維運動及法蘭接口的對接。
5．內臂：
連接接口與外臂之間的部分，可在水平面上回轉。
6．外臂：
為低溫鶴管的主體部分，可以實現水平方向360°，
垂直方向75°范圍的回轉。
7．氣相管（AL1412/3型）：
采用不銹鋼金屬軟管，導出揮發的氣體介質。
8．垂管：
實現裝卸臂伸入槽車內，鋁合金垂管克服了鋼質材料與罐車碰撞可能產生的危害。
9．平衡系統：
用以平衡外臂及垂管的重量，這樣使得臂操作靈活、輕巧。平衡系統為彈簧缸，缸內彈簧為壓縮彈簧。
10.真空短路閥/排氣閥：
真空短路閥確保殘余介質從低溫鶴管中排空，排氣閥用于卸車低溫鶴管垂管內氣體排出。
11. 聲光液位報警（可選）：
液位探頭安裝在垂管頭部，當槽車內液體介質接近罐口時提醒操作人員關閉閥門，可與控制電液閥聯動。
◆ 工藝介紹
關鍵件——旋轉接頭的加工與裝配
流體裝卸設備的關鍵部件之一是旋轉接頭，泄漏多因旋轉接頭的泄漏而產生。
我公司生產的旋轉接頭，采用高強度的合金或不銹鋼材料，具有高使用壽命的PTFE（增強聚四氟）密封圈。
主要特征：
1、具有雙滾道滾道結構
2、使用合金材料或不銹鋼材料
3、使用復合增強聚四氟密封圈
4、滾道表面可進行滲氮熱處理
5、可適用于各種溫度及介質
工藝方法：
1、內外圈復式滾道由精密數控車床一次加工完成，保證尺寸精度
2、內圈不銹鋼密封面經鏡面拋光
3、外圈均經過T235調質處理
4、密封面（金屬密封面及密封圈密封面）均采用鏡面拋光
5、各工序有嚴格的檢查
管線焊接：
所有工藝管線均采用TIG鎢極氬弧焊，
焊縫經探傷檢查，達到Ⅱ級以上要求。
